Лучевая или двухтрубная разводки отопления - какая лучше?

На какой бы регион не пришелся ваш выбор, всё равно придется серьезно задуматься о всех нюансах обогрева жилья. В российском климате жизнь в легком бунгало с тростниковыми стенами попросту невозможна: если зимой дома не засыпает снегом при −30 градусах, то, как минимум, изрядно продувает ветром при температуре около нуля.

Счастлив тот хозяин, который приобретает жилплощадь, где все коммуникации сделаны «по уму». Но в реальности куда более вероятен вариант, когда вопросами утепления и отопления придется заниматься в первую очередь, выискивая шаткий баланс между капитальными затратами и энергоэффективностью, не забывая при этом и о стабильном росте цен на коммунальные услуги.

Сталкиваясь с разводкой отопления, вы услышите массу советов, как сделать лучше. И если даже профессионалы не могут сойтись в едином мнении, то человеку, не знакомого с кухней и подводными камнями прокладки труб, потребуется проанализировать куда больше информации, чтобы определиться с самым оптимальным вариантом. И окончательный выбор в любом случае будет непростым.

В каких случаях актуален вопрос выбора системы отопления

При возведении многоквартирных домов инженеры-проектировщики изначально закладывают общую систему централизованного отопления, в которой учитывают все значимые факторы — архитектуру, этажность, площадь комнат, энергоэффективность здания в целом. Если какой-то жилец захочет что-то радикально изменить, ему придется тщательно согласовать свои намерения с общим проектом, чтобы не навредить соседям.

Совершенное иное дело, если стоит вопрос обустройства автономной системы отопления — в частном доме или даже в квартире. Здесь вы абсолютно независимы в решениях, но и остаетесь наедине с их последствиями. И в финансовом выражении автономность тоже стоит дороже, пускай даже обеспечивает куда больший комфорт, чем привязка к централизованной системе. Впрочем, для частного сектора это, фактически, единственно возможный вариант, и выбирать не приходится.

Целью проектирования отопления становится обеспечение оптимальной температуры в помещениях в соответствии с общепринятыми стандартами:

• +20...+25˚С — для спальни, кабинета, детской или гостиной;
• +22...+25˚С — для ванной комнаты и туалета;
• +18...+22˚С — для кухни;
• +12...+15˚С — для гаража, мастерской или тамбура.

Изначально проводят предварительный проектный расчет теплового баланса, определяют теплопотери и требуемую тепловую мощность, теплопередачу и теплоотдачу каждого прибора в отдельности и системы целиком. Итоговой проверкой определяют суммарную энергоэффективность с учетом выбранного оборудования и схемы разводки. Последний пункт — это едва ли не 90% успеха всего предприятия.

На практике рассматривают всего три варианта разводки труб:

1. Однотрубная схема — классическая, при которой единая общая линия опоясывает все жилье, входя в каждый радиатор и выходя из него, а сами узлы соединены последовательно. Такая система способна эффективно работать в том числе при гравитационном движении теплоносителя (самотёком), но отсутствует возможность регулировки температуры в отдельно взятых комнатах, да и теплоноситель постепенно остывает от источника нагрева к последнему из радиаторов. В большинстве домов старой постройки заложена именно она.
2. Двухтрубная схема — при которой система разделена на две линии: горячую (подающую) и холодную (обратку). Более совершенная в техническом плане, можно гибко регулировать температуру в помещениях, а теплопотери теплоносителя закономерно снижаются, ведь общий путь горячей воды становится короче.
3. Лучевая схема — ее иначе еще называют коллекторной. Представляет собой усовершенствованную двухтрубную сеть с дополнительным раздаточным узлом и подключением всех отопительных приборов напрямую к нему. Самая сложная в реализации, но дающая максимальную эффективность прогрева.

Оценивая перспективность использования каждой схемы, учитывают не только достижимый эффект, но стоимость проекта — ведь в погоне за созданием в доме комфортного климата можно прийти к тому, что это суперсовременное отопление просто не по карману.

Система отопления двухтрубная — виды, особенности

Если обратиться к национальным строительным нормам, то СНиП 2.04.05-91, устанавливающий правила к обогреву жилых зданий, называет двухтрубную систему отопления наиболее предпочтительной. Это связано с тем, что такая схема разводки оптимальна с точки зрения баланса между тремя важнейшими составляющими: эффективностью работы, простотой в реализации и удобством в дальнейшей эксплуатации.

Двухтрубная система интуитивно понятна: теплоноситель от источника нагрева подается по одной ветке, возвращается — по другой. Вместе с тем закономерно уменьшается протяженность пути, на котором вода должна сохранять исходную температуру. Так каждый прибор, подключенный к горячей магистрали, прогревается равномерно и одновременно, а не по остаточному принципу.

Характерные особенности разводки отопления по двухтрубной схеме:

• проложены две базовые магистрали — горячая и холодная.
• к каждому радиатору ведут две ветки — на вход от горячей и на выход к холодной.

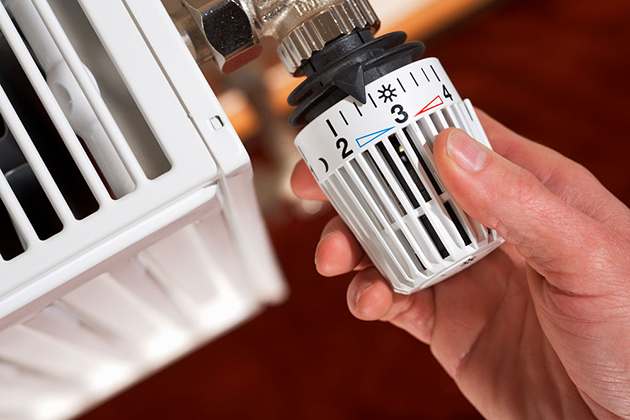

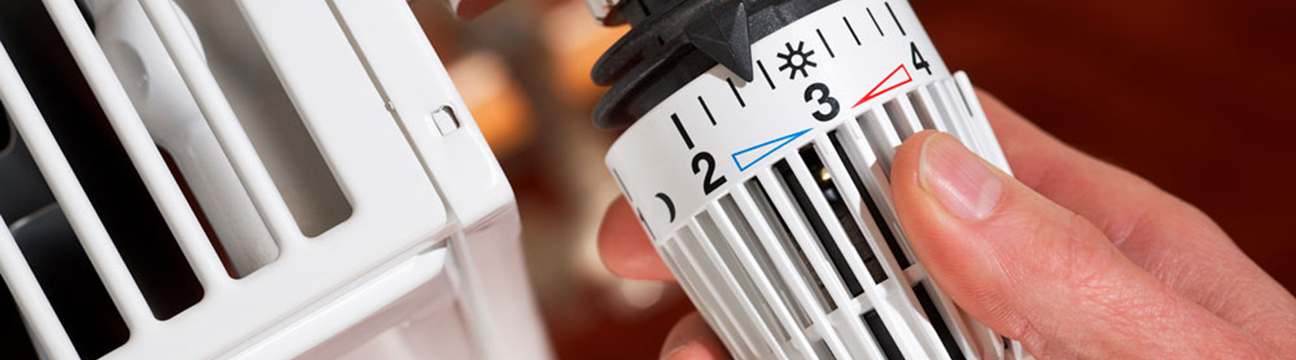

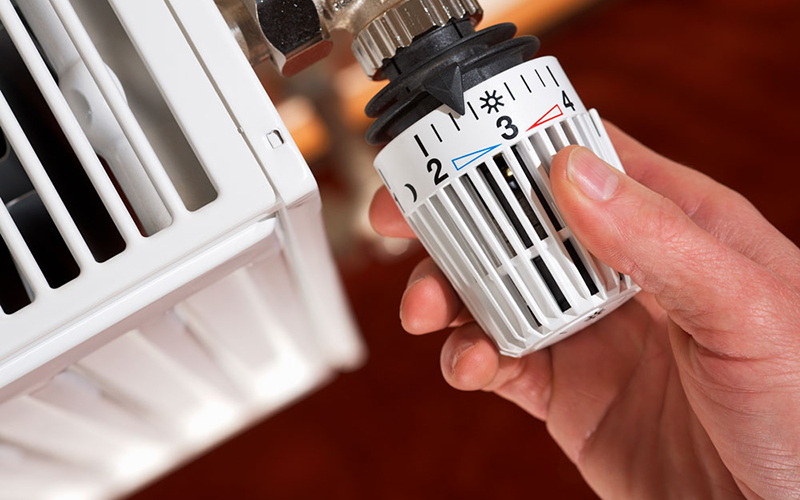

• каждый радиатор оснащен термостатическим клапаном для регулировки подачи горячей воды, что позволяет легко управлять температурой отдельного узла.
• также установлен центральный авторегулятор тепловой мощности;
• каждый прибор, встроенный в сеть, можно изолировать и демонтировать без необходимости слива всей системы.

Некоторые называют двухтрубную сеть двухконтурной, но это неправильно. Двухконтурная схема — это распределение, при котором один источник нагрева покрывает нужды как теплоснабжения, так и горячего водоснабжения, но сами системы жестко разделены.

Двухтрубная разводка отопления будет:

• в зависимости от пространственной схемы подключения радиаторов — горизонтальной или вертикальной;
• в зависимости от сообщения теплосети с сетью водоснабжения — открытой или закрытой;
• в зависимости от позиции труб в помещениях — верхней или нижней.

Очевидным плюсом будет возможность работы в двух вариантах — с принудительной и гравитационной циркуляцией теплоносителя. Если трубы изначально монтируют с некоторым уклоном, то вода будет двигаться даже при отсутствии дополнительного стимулирующего воздействия. Бесспорно, работа циркуляционного насоса имеет куда более выраженный эффект, но отключение электроэнергии моментально скажется на температуре в доме. Для самотека же это не проблема.

Лучевая или коллекторная система отопления

Лучевая схема разводки — это развитие подхода, отраженного в двухтрубных системах, когда теплоноситель проходит не все радиаторы последовательно, а адресно подается на каждый в отдельности. Но коллекторный принцип идет еще дальше: если двухтрубная прокладка в две магистральные трубы, но всё-таки «опоясывает» контур дома, то лучевая схема предусматривает прямое подключение всех радиаторов к одному раздаточному узлу.

При выборе системы коллекторного типа мы отправляем теплоноситель напрямую от источника нагрева к каждому потребителю, исключая общие «транзитные» участки, и точно так же возвращаем обратку. Вместе с этим тепловые потери сокращаются до минимума.

Характерные черты лучевой разводки отопления:

• параллельное подключение всех радиаторов;
• быстрый прогрев всей системы до требуемого уровня;
• необходима принудительная циркуляция теплоносителя, что требует обязательной работы встроенного насоса — это главный минус схемы;
• большой расход труб на прокладку (суммарная длина трубопровода увеличивается в несколько раз по сравнению с прокладкой в одну трубу);
• большое количество соединений, что существенно повышает риск протечки;

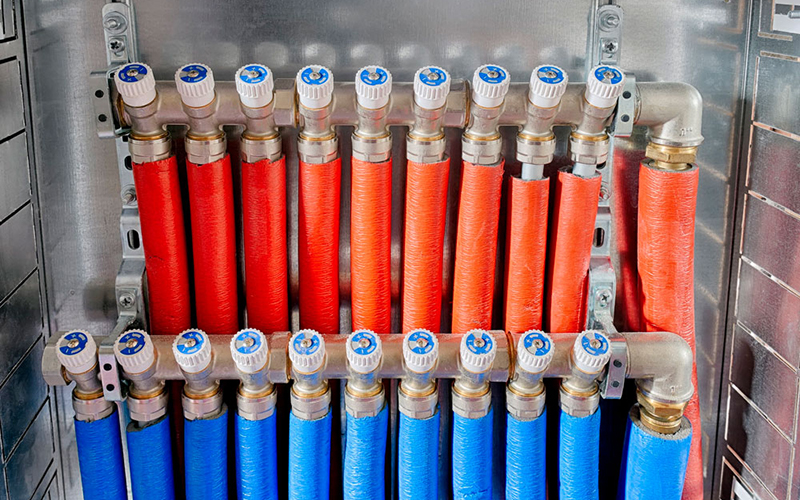

• к распределительному узлу должен быть свободный доступ для ревизии и управления, поэтому его выносят в отдельный коллекторный шкаф.

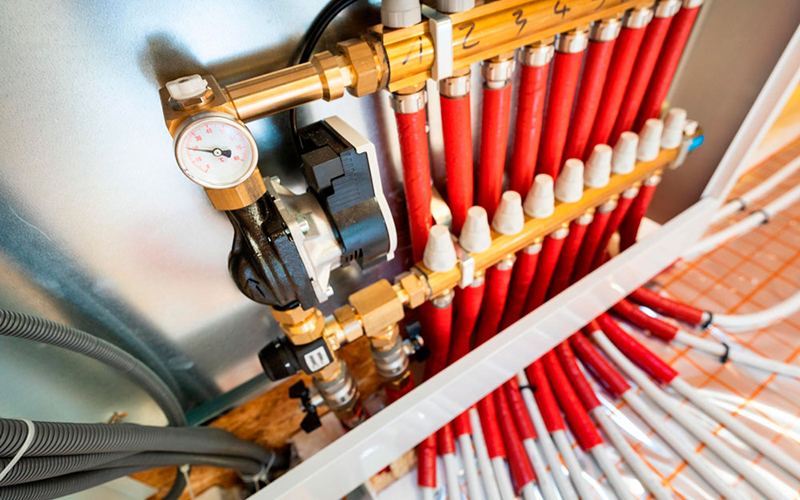

Для разводки отопления по лучевой схеме применяют преимущественно гибкие трубы — из сшитого полиэтилена, металлопластика или гофрированной нержавейки. Это облегчает сам монтаж системы с множеством параллельных ниток. Но нужно учесть, что места разъемных соединений замоноличивать запрещено. Этот же принцип сохраняется в отношении всей инженерной сантехники.

Коллекторную разводку нельзя вести по какому-то универсальному и проверенному «рецепту». В каждом случае это будет уникальный проект, в котором учитывают все нюансы расположения помещений, их площадь, количество и разброс приборов-потребителей.

Отопление дома с лучевой разводкой также требует установки большого количества регулирующей и следящей аппаратуры: термостатические клапаны и краны Маевского на каждом радиаторе, воздухоспускные клапаны на коллекторе, термометр и расходомер, циркуляционный насос, датчики давления.

Итоговое сравнение

Делая выбор между двухтрубной и коллекторной разводкой, опирайтесь на собственные ответы на несколько важных вопросов:

1. Готовы ли вы полностью модернизировать всю систему? Двухтрубный контур можно адаптировать к работе условно старого котла, который всё еще исправно греет воду и не собирается выйти из строя в ближайшие 5 лет. Лучевая система отопления с высокой долей вероятности потребует вложений не только в большое количество контрольно-измерительной и регулирующей аппаратуры, но и в приобретение современного источника нагрева.
2. Согласны ли вы с существенным увеличением затрат на материалы, если выберете коллекторную разводку? Для перехода с однотрубной на двухтрубную схему отопления понадобится в 1,8–2,5 раза больше труб из-за сопутствующего увеличения протяженности системы (разделения на подающую линию и обратку). При лучевой прокладке эти расходы возрастают в несколько раз из-за параллельного подключения приборов.
3. Уверены ли вы в правильности принятого плана разводки? В однотрубной схеме тяжело ошибиться даже дилетанту. Двухтрубная тоже интуитивно понятна и проста, а вот с коллекторной уже всё гораздо сложнее. Вам придется полностью положиться на опыт и профессионализм мастера, который будет заниматься системой отопления.
4. Насколько критичным будет пересмотр отделки помещений с учетом необходимости скрыть трубы? Преимущество двухтрубной схемы в том, что ее можно собрать полностью на сварных или паяных соединениях, и весь трубопровод залить бетоном или спрятать внутри стен. Лучевую же сеть формируют из гибких труб на зажимных фитингах, и, чтобы вовремя заметить протечки, опрессовка системы отопления должна оставаться на виду, как и коллекторные узлы. Это зачастую неудобно, а коллекторный шкаф дополнительно занимает место.
5. Сможете ли вы согласовать новый проект отопления, если речь идет о ремонте в квартире? К примеру, вам могут отказать в разрешении на лучевую разводку отопления в многоквартирном доме из-за повышенного риска протечек (по сравнению с паяной системой). Кроме того, эту схему не рекомендуют к реализации в условиях «старого фонда» — например, в домах сталинской застройки.



6. Планируете ли заложить в план еще и теплый пол? Лучевая разводка дает большую эффективность теплого пола по сравнению с двухтрубной схемой, особенно — если речь о помещениях большой площади. Ведь в этом случае укладывают не один лабиринт, а несколько, запитанных от одного коллектора и греющихся одновременно. Отдельные владельцы частных домов и вовсе отказываются от установки радиаторов, ограничиваясь только теплым полом.
7. Циркуляция самотёком или от встроенного насоса? Второй вариант — однозначно производительней, дает быстрый и стабильный эффект прогрева до комфортной температуры. Но отключение электропитания моментально тормозит всю систему, и вода в трубах быстро остывает без движения. Двухтрубная схема теплоснабжения допускает работу самотёком, если сеть продолжена с определенным наклоном, тогда как коллекторная без насоса работать не сможет.

Сравнивая варианты, важно не ограничивать свой выбор простым сопоставлением затрат на материалы и услуги специалиста. Большинство, увы, не смотрят дальше, ошибочно считая, что дороже — значит однозначно лучше. Это самая распространенная ошибка.

Обобщая, можно подвести итог, что разводка двухтрубного отопления выигрывает в универсальности, простоте и надежности, тогда как лучевая система отличается повышенной энергоэффективностью и гибкостью, но вместе с тем — куда сложнее и дороже.

Заключение

Есть старая шутка, что ремонт невозможно закончить, можно только прекратить. Даже если здесь кроется толика правды, в силах каждого — постараться решить ключевые технические задачи по заранее намеченному плану, продуманному со всех сторон. Сюда попадает и вопрос выбора системы отопления в жилом доме или квартире.

От правильности принятого решения будет зависеть не только ваш комфорт в осенне-зимний период, но и кошелек, ведь платить за обогрев придется, будь система хоть эффективной, хоть категорически неэффективной. Во втором случае — платить придется больше, и не только деньгами, но и самочувствием.

Выбирайте схему разводки отопления, тщательно и объективно оценив все особенности жилья, учитывая теплопотери и климат региона, не забывая и про финансовую сторону вопроса как в момент непосредственного монтажа трубопровода, так и с последующим его содержанием. Перекос в любую из сторон чреват тем, что вы будете мучиться от жары, тратить огромные деньги на коммунальные платежи или страдать от холода и сырости, постоянно подклеивая обои и выводя плесень из углов. Поэтому так важно найти баланс и установить именно ту систему отопления, которая будет для вас оптимальной.
