Отопление в доме. Какие трубы выбрать

Впереди зима, которая всегда ощущается слишком долгой, даже если в действительности занимает всего пару месяцев. И если ваш дом в России, а не на берегу Индийского океана, то никак не обойтись без дополнительного обогрева в холодный сезон.

Еще на стадии проектирования придется задаться вопросом: каким же трубам в системе отопления отдать предпочтение? Этот выбор напрямую влияет на дальнейший расчет тепловой мощности, поскольку в нем обязательно учитывают теплопроводность используемых материалов, как параметр, оказывающий влияние как на теплоотдачу, так и на теплопотери.

Металл, пластик, композит — в каждом строительном магазине вы столкнетесь с широким ассортиментом предложений. Не мудрено потеряться, а уж рекомендации советчиков, звучащие вразнобой, и вовсе могут привести в состояние крайнего смятения. Какие трубы выбрать для отопления частного дома или квартиры? Эту проблему можно решить, лишь сформировав собственное мнение о каждом предложенном варианте.

Какие бывают трубы: виды, характеристики

Стальные

Во времена Советского Союза и перестройки решение в отношении коммунальных трубопроводов было только одно — чистейшая сталь, надежный и хорошо знакомый материал.

Металлурги страны даже сформировали отдельный нормативный документ, устанавливающий требования к выпуску водогазопроводных стальных труб — ГОСТ 3262-75. Им пользуются и по сей день, поскольку универсальности таких изделий можно лишь позавидовать.

Какие черты характерны для этой продукции:

• производство — из низкоуглеродистых сталей;
• метод изготовления — вальцовка из полосы с последующим наложением сплошного сварного шва по линии продольного смыкания кромок;
• диапазон условных проходов — от 6 до 150 мм;
• поставка в гладком состоянии или с резьбовыми концами;
• стыковка труб в контур отопления — посредством сварки или на резьбовых фитингах.

Вся номенклатура выпуска распределена на три серии — легкую, обыкновенную и усиленную. Они различаются толщиной стенки и рассчитаны на работу с давлением в системе 2,4 или 3,1 МПа. В редких случаях готовят материал, способный выдержать 4,9 МПа.

Водогазопроводные трубы поставляют в двух формах: «черные» (отожженная после сварки чистая сталь) и оцинкованные (прошедшие процедуру погружного горячего оцинкования). Второй вариант в существенной мере повышает коррозионную стойкость металла, обеспечивая электрохимическую защиту от ржавления. Цинковый слой осаждают как снаружи, так и во внутренней полости, однако следует понимать, что последующая нарезка резьбы на концах труб повредит покрытие и обнажит металл.

Нержавеющие

Трубную продукцию из коррозионностойких марок сталей выпускают по ГОСТ 9940-2022 и ГОСТ 9941-2022. Это горяче- и холоднодеформированный бесшовный прокат, целостность и прочность которого проверяют выдержкой под высоким давлением. Отсутствие соединений вроде сварных швов исключает наличие уязвимых мест.

Нержавеющие трубы изготавливают из высоколегированной стали, содержащей хром, никель, титан, молибден. Самые распространенные марки — 08Х13, 08Х17Т, 12Х17, 08Х18Н10Т, 12Х18Н10Т. Производство таких сплавов — очень трудоемкий процесс, и стоимость подобного проката в несколько раз превосходит цену на обычную сталь.

Сантехнические трубы из нержавейки в том числе обладают высокой стойкостью к нагреву: они не теряют своей прочности даже при температуре +350°С. Поэтому им отдают предпочтение при отоплении паром.

Отдельная категория продукции — гофрированные нержавеющие трубы. Это гибкий рукав высокой стойкости, с помощью которого можно избежать разбивки жесткого контура на несколько колен (изгибов). Гофру используют для сопряжения отдельных ниток трубопровода и вывода теплоносителя на спускные краны.

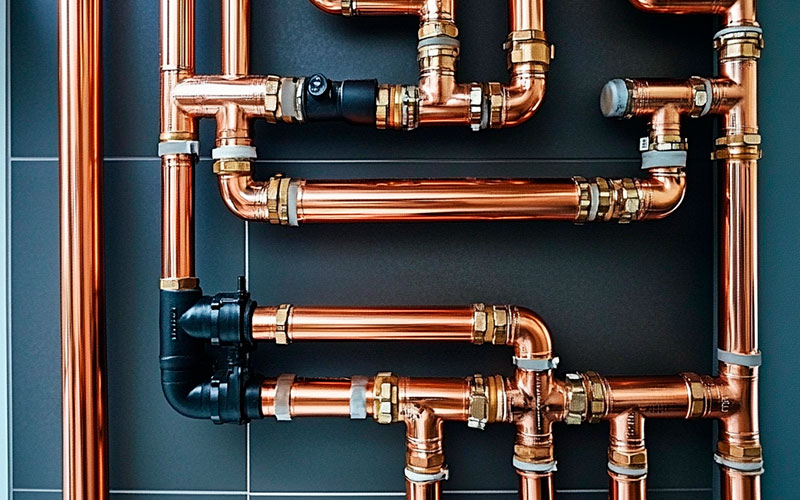

Медные

Среди промышленных металлов и сплавов медь отличается самым высоким коэффициентом теплопроводности — она нагревается практически моментально и стабильно излучает тепло. Теплоотдача в 8,6 раз выше, чем у стали. Поэтому медь так ценят в производстве теплообменного оборудования.

Выпуск медных труб, подходящих для сантехники и домашних систем отопления, ограничен условиями ГОСТ 617-2006. Этот стандарт устанавливает требования к производству изделий методами холодной деформации (волочение сварной заготовки) и горячего прессования (для профиля с утолщенной стенкой).

В качестве исходного материала используют медь марки М1, М1р, М1ф, М2р, М3р, М2 и М3. Для бытового применения подходит любой вариант, но М2 и М3 традиционно дешевле — доля постоянных примесей в химсоставе для них несколько больше, чем у М1. Металл поставляют в твердом или мягком состояниях.

Медные трубы соединяют пайкой и на компрессионных фитингах с развальцовкой. Материал химически инертен и устойчив к коррозии, в процессе эксплуатации в полости не образуется осадка, который мог бы мешать проходу теплоносителя. Именно эти свойства, вместе с высокой теплопроводностью, сохраняют за медью лидерство в системах отопления, невзирая на высокую стоимость металла.

Полипропиленовые

Одним из самых распространенных современных решений в отношении бытовых трубопроводов, работающих с водой, остаются полипропиленовые трубы. Их собирают простейшей пайкой, которую может освоить даже дилетант. Вместе с низкой ценой и плановым сроком эксплуатации в 50 лет это делает материал весьма востребованным.

Что характерно для труб из полипропилена:

• теплопроводность в 1000 раз ниже меди — практически нет потерь при транзите теплоносителя к отопительным приборам;
• в долговременной перспективе полимер выдерживает +80°С, а оплавление пластика начинается при нагреве до +140°С;
• отсутствует химическая реакция при контакте с водой, нет осадка или коррозии;
• не поддаются изгибу, любой разворот контура реализуют по жестким углам;
• при сборке комплектуются специальными фитингами;
• неразъемные паяные соединения можно скрывать за отделкой и бетонировать.

Для отопления используют полипропиленовые трубы марок PP-H, PP-B, PP-R и PP-RCT. Последние два варианта считаются термостойкими, и их рекомендуют для продолжительной работы с высокотемпературными сетями.

Полиэтиленовые

Пластиковые трубы из полиэтилена традиционно предназначены лишь для холодного водоснабжения. В системах отопления их используют редко — материал слишком быстро разупрочняется и выходит из строя. Исключением будет лишь термоусиленная марка PE-RT. Она выдерживает нагрузку до 1,9 МПа при температуре +110°С.

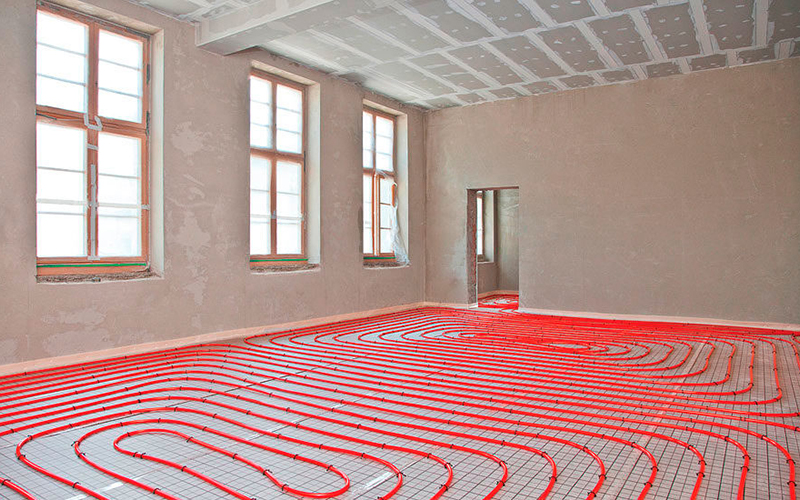

Полиэтиленовые трубы ценят за их гибкость, и потому — выбирают преимущественно для коллекторной разводки и прокладки теплого пола. В монтаже используют специальные зажимные фитинги, края пластика в которых расплескиваются под компрессионным усилием, герметизируя тем самым соединение.

Трубы из сшитого полиэтилена, подходящие для работы с горячим теплоносителем, целенаправленно маркируют красным цветом. Ошибиться при покупке практически невозможно, но всё же специалисты рекомендуют запросить техдокументацию и убедиться, что материал рассчитан именно на ту температуру воды, которая будет присуща проектируемой системе отопления.

Металлопластиковые

Композитную трубную продукцию, в которой слои из пластика перемежуются армирующими алюминиевыми вставками на клеевой основе, изготавливают по ГОСТ Р 53630-2015. В такой конструкции реализованы одновременно преимущества металла и полимера, а суммарная стойкость достигает 50 лет при интенсивной эксплуатации.

Что характерно для металлопластиковых труб:

• стабильная работа с горячей водой при температурах +60 и +70°С;
• повышение режимов до +80°С сокращает ресурс до 1 года использования;
• допустим кратковременный аварийный режим с нагревом до +95°С;
• успешно гнутся;
• выдерживают давление в системе от 0,4 до 1 МПа.

Для сборки систем отопления выбирают композитные трубы марки PEX-AL-PEX. Их монтаж происходит на пресс-фитингах. Металлопластик оптимально подходит для решения задачи прокладки по коллекторной схеме, и именно в этих случаях его можно встретить чаще всего.

Основные требования для труб систем отопления

Проектирование инженерных сетей жилых зданий требует обращения к специальным отраслевым нормам. Это СП 60.13330.2020, устанавливающий правила к системам отопления, вентиляции и кондиционированию воздуха, а также ГОСТ 34059-2017, описывающий устройство отопления, горячего и холодного водоснабжения зданий и сооружений.

Какие требования выдвигают к трубам, используемым при сборке отопительных сетей:

• абсолютная герметичность;
• прочность под давлением;
• стойкость к вибрациям и гидроударам;
• стойкость к коррозионному воздействию со стороны среды-теплоносителя;
• химическая инертность (не оказывает влияния на свойства теплоносителя);
• долговечность.

Нет установленной минимальной границы гарантированного ресурса, которым должны обладать искомые трубы. Но в общем случае можно предположить, что система отопления должна простоять минимум 20 лет до появления первых признаков износа.

Сегодня мастера всё чаще говорят о кислородопроницаемости. Материал труб не должен пропускать более 0,1 грамм кислорода на куб. метр транзитной среды в сутки. Это связано с тем, что кислород интенсифицирует коррозионные процессы на металле. Даже если трубопровод собран полностью из пластика, сталь будет присутствовать в конструкции греющего котла и на запорно-регулирующей арматуре.

Как рассчитать диаметр труб для своей системы отопления

Инженерная сантехника в любом своем проявлении подразумевает сугубо практический подход с жесткой аргументацией каждого решения. Чаще всего это выражается в многочисленных расчетах — проектных и проверочных.

Теплотехнический расчет здания призван определить зависимость между площадью, нуждающейся в обогреве, и мощностью котла. Для этого учитывают:

• количество и принцип размещения отопительных приборов;
• теплоотдачу радиаторов;
• неизбежное охлаждение теплоносителя при транзите по сети;
• степень утепления дома;
• характеристики теплоносителя (вода, пар, антифриз, составы на основе этиленгликоля, глицерина, пропиленгликоля).

При расчете также используют климатический коэффициент тепловых потерь. Для центральных регионов России он составит 1,2, для юга — 0,7-0,9, для севера — 2. Это значит, что если в Сочи можно заложить отопление попроще, то для Нарьян-Мара это решение повлечет трагические последствия.

Итогом расчета будет, в том числе, минимальный внутренний диаметр трубопровода. Финальная формула подразумевает извлечение квадратного корня из соотношения между тепловой нагрузкой, разницей температур подачи и обратки и скоростью теплоносителя.

Здесь Q — тепловая нагрузка в кВт; Δt — разница температур между подачей и обраткой в градусах Цельсия; V — скорость движения теплоносителя по трубам, метры в секунду.

Полученное значение, скорее всего, будет дробным и далеким от стандартного ряда размеров. Поэтому, держа его в уме, обращаются к таблицам унифицированных труб отопления, выбирая ближайший больший вариант диаметра. Толщину стенок определяют по давлению в системе и нагрузочной способности материала.

Практические советы по выбору лучших труб для отопления

1. Руководствуйтесь результатами теплотехнического расчета, когда подбираете трубы, но не забудьте сравнить полученные данные с размерами труб теплоснабжения в домах вашего региона. Так вы будете уверены, что находитесь на верном пути.
2. Любой пластик значительно уступает металлу в термостойкости. При температуре теплоносителя около +70°С вы можете позволить себе собрать трубопровод из полимерных материалов, но, если планируете более высокий нагрев, то перечень доступных вариантов сокращается до стали, нержавейки и меди.
3. Теплоотдача меди — самая высокая среди всех металлов, поэтому греть дом будут не только радиаторы, но и сам трубопровод, собранный из медных труб. Тепловые потери будут выше, но выше будет и суммарная тепловая мощность всего контура. Иногда это отличный вариант, иногда — лишь избыточная нагрузка на котел.
4. При подборе материала учитывайте, какой метод монтажа характерен для этих труб. Это может быть сварка, сборка на резьбовых или компрессионных фитингах, пайка, развальцовка. Будет крайне обидно приобрести трубы, работать с которыми не умеет ни один знакомый вам мастер.
5. Примите во внимание агрессивность теплоносителя и характер его взаимодействия с материалом труб. Пластик обладает исключительной коррозионной стойкостью, тогда как металл неизменно окисляется — в большей или меньшей степени. Цинковое покрытие на стальных трубах будет постепенно разрушаться, и даже на меди со временем появится зеленый налет, как косвенно защищающий ее от коррозии, так и сигнализирующий о ней.
6. Не забывайте о той схеме прокладки и подключения, которую вы запланировали в своем доме. Металлические трубы можно гнуть, но понадобится специальный инструмент. Металлопластик хорошо поддается изгибу с большим радиусом. Полиэтилен можно укладывать зигзагами, почему он особо привлекателен для монтажа теплого пола, зато отопление дома полипропиленовыми трубами — это только про прямые участки.

Заключение

Вопрос выбора материала для труб — едва ли не фундаментальный в разработке инженерных систем. Именно это решение определяет всё: прочность, эффективность, надежность, удобство в монтаже, суммарный срок эксплуатации. А в отдельных случаях — даже дизайнерскую целостность интерьера, если вы не собираетесь скрывать трубопровод за отделкой.

Металлическим трубам неизменно отдают предпочтение для отопления промышленных производств, тогда как бытовые сети всё чаще собирают на полимерных. Металл выдержит большее давление и нагрев, но пластик не зарастет отложениями от слишком жесткой воды и не пойдет ржавчиной. «Соревнование» между материалами не прекращается никогда.

Нельзя назвать какие-то трубы для отопления лучшими во всех отношениях. Как определиться, какой вариант будет оптимальным? Вам придется учесть всё: температуру и свойства теплоносителя, протяженность и суммарную теплоотдачу системы, собственные силы и навыки в монтаже. Не последним фактором станет также стоимость сети — ведь это далеко не единственная задача, если уж вы всерьез взялись за обустройство собственного уютного гнездышка.
