Трубы из ПНД для водоснабжения и их соединения
Полиэтиленовые трубы – материал достаточно молодой, но уже успевший завоевать множество поклонников. Каковы его характерные черты, в каких случаях можно использовать и как собирать сеть – все эти вопросы раскрываем в новой статье.
Сегодня на рынке сантехники сложилась такая любопытная ситуация, что ответ на вопрос «Какие вам нужны трубы? — Пластиковые!» ничем не облегчит жизнь продавцу. Слишком мало конкретики для времени, когда в производстве используют несколько вариантов полимерных материалов — на любой вкус и кошелек.
Отечественные заводы вышли на массовый выпуск труб из полиэтилена низкого давления больше 20 лет назад. Но интерес потребителя к этой продукции появился позже, а доверие и вовсе было завоевано совсем недавно. И сейчас не только профессиональные строители, но и обычные дачники заговорили о трубах ПНД как об отличном выборе для определенных нужд.
Как и большинство полимеров, этот материал «всухую» обыгрывает любой металл по стойкости при постоянном контакте с водой, что делает его весьма привлекательным для прокладки систем водоснабжения. Но при более тщательном знакомстве весьма ожидаемо всплывают некоторые особенности эксплуатации. Ведь абсолютно универсального решения пока еще не придумали, и сантехникам приходится каждый раз делать оптимальный, а не наилучший выбор.
Общая характеристика ПНД-труб для водоснабжения
Полиэтилен низкого давления — это искусственный материал, который получают посредством полимеризации этилена при низком давлении. За счет полученных структурных характеристик его также называют полиэтиленом высокой плотности. В отечественной документации можно встретить сокращения ПНД и ПВП, а за рубежом используют обозначение HDPE.
В производстве труб этот материал стали использовать благодаря его коррозионной стойкости и низкому водопоглощению. Основной формообразующей операцией становится непрерывная шнековая экструзия — грубо говоря, выдавливание полимера в горячем состоянии сквозь формующую головку, сечение которой повторяет форму готового изделия.
Полиэтиленовые трубы для водопровода изготавливают, опираясь на требования ГОСТ 18599-2001. Этот стандарт устанавливает ограничение общего ассортимента выпуска по диаметру — от 10 до 1200 мм. Толщину стенки рассчитывают как определенную геометрическую зависимость между диаметром и допустимой величиной нагрузки. При этом закладывают единый коэффициент запаса прочности — 1,25. Это значит, что каждое изделие спроектировано таким образом, чтобы выдержать повышение эксплуатационных нагрузок до 25%.
Трубы из полиэтилена низкого давления рассчитаны на достаточно ограниченный диапазон применения. Их допустимо использовать лишь для прокладки систем, работающих с давлением от 0,5 до 1,6 МПа и температурой рабочей среды не выше +40°С. Кроме того, полиэтилен менее устойчив ко многим промышленным жидкостям, чем иные полимеры сантехнической группы. Поэтому его ставят исключительно на холодную воду — техническую или питьевую.

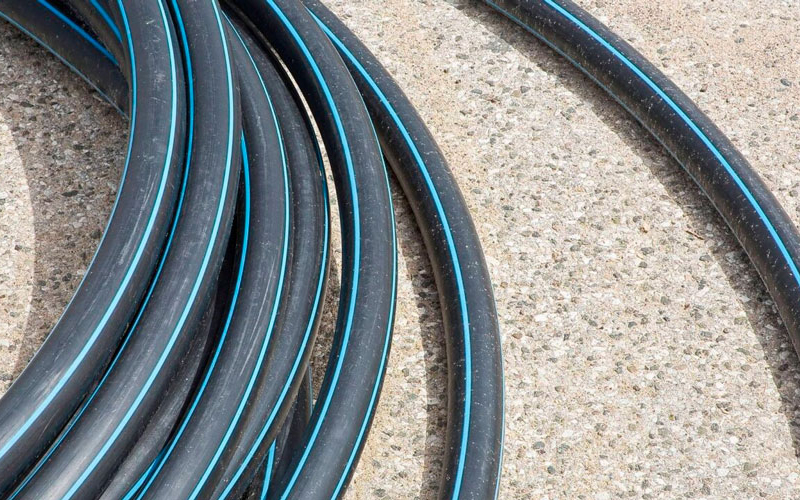

Следует отметить, что ПНД более эластичен и гибок, чем пластиковые трубы из других материалов. Готовую продукцию легко сворачивают в бухты. Но отсутствие требуемой жесткости делает изделия также уязвимыми к механическим повреждениям.
В производстве сантехнической продукции из полиэтилена низкого давления используют две основные марки — ПЭ80 и ПЭ100. Числовая пометка отражает степень прочности полимера. Так ПЭ100 обладает повышенной нагрузочной способностью по сравнению с ПЭ80. Еще можно встретить маркировку ПЭ2НТ — это гексеновый полиэтилен высокой плотности, обладающий повышенным сопротивлением к ударам.
Многие производители сегодня предлагают ПНД-трубы одно- и многослойной конструкции. Количество слоев сказывается на стойкости материала к возникновению и распространению трещин. Как и большинство пластиков, особенно уязвимым полиэтилен становится при понижении температуры.
Еще одна техническая «фишка» современных ПНД-труб — это выпуск изделий со специальной защитной оболочкой. Она может быть заложена как снаружи, так и во внутренней полости. Этот тонкий непроницаемый слой выполнен из полипропиленовой композиции. Его наличие придает обычной продукции свойства композита, что существенно продлевает ресурс использования.
Область применения ПНД-труб
Единое и общее правило для эксплуатации всех изделий из полиэтилена — это ограничение верхнего порога температур. При нагреве полиэтилен чрезмерно размягчается, причем достаточно быстро. Поэтому такие трубы используют исключительно для холодного водоснабжения.
Где их можно встретить наиболее часто:
- подвод воды к частному дому от центральной уличной магистрали;
- трубопровод под технические нужды для автомоек и стройплощадок;
- сезонная сеть для полива садовых участков;
- централизованное орошение в сельском хозяйстве;
- системы водоотвода и дренажа.
Полиэтилен низкого давления — очень удобный материал для того, чтобы собрать «времянку». Он легкий, что упрощает транспортировку, успешно гнется, когда его пускают поверх неровной местности, не портится при многократном использовании.
Предусмотрено два варианта укладки водопровода из ПНД:
- траншейный — с заглублением на величину промерзания грунта;
- бестраншейный — поверх земли, открыто.
В обоих случаях каждый раз субъективно оценивают, нужна ли песчаная подушка. Эта мера, которая требует толстого слоя строительного песка, как разграничителя между наружной поверхностью трубы и грунтом основания.
Многие склоняются к тому, чтобы укладывать ПНД исключительно в песок — тем самым уменьшается риск, что мягкий полимер будет поврежден мелкими камушками или осколками кирпича. Это особенно актуально для бестраншейной прокладки, когда полиэтилен может разогреваться под солнцем и расширяться. Еще песок срабатывает как дополнительный теплоизолирующий слой, когда трубопровод прячут под землю.
Водоснабжение на основе ПНД собирают:
- стяжкой на фланцах (для проходных диаметров от 60 мм и выше);

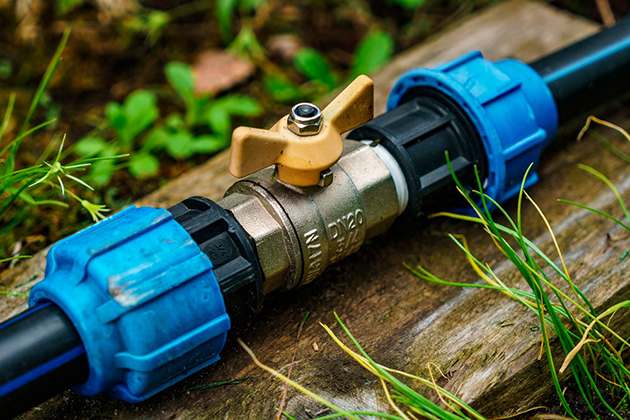

- на компрессионных фитингах (от 20 до 110 мм);
- сваркой встык (без ограничений);
- электрофузионной сваркой (на муфтах с закладными электронагревателями.
Последние два метода характерны для промышленных водопроводных сетей. Они требуют дорогостоящего оборудования и специфических навыков. В частном порядке подавляющее большинство сантехников предпочитает работать с компрессионными фитингами.
Преимущества и недостатки
Как и любой конструкционный материал, полиэтилен низкого давления предназначен для применения в определенных условиях. Чтобы точно определить, подходит ли он для решения конкретной технической задачи, нужно загодя взвесить весь набор сильных и слабых сторон.
Среди неоспоримых преимуществ ПНД-труб следует назвать:
- Высокую коррозионную стойкость. Как и все остальные полимеры, полиэтилен никак не реагирует на контакт с водой, в отличие от металла. Это позволяет полностью исключить риск разрушения вследствие развития коррозии.
- Отсутствие отложений. Проблема, весьма серьезная для металлических труб, попросту не существует для пластиковых. Даже при работе с водой повышенной жесткости на стенках не образуется никакого осадка, который мог бы со временем уменьшить проходное сечение.
- Химическую инертность. Полиэтилен никак не влияет на вкусовые качества воды. Его можно с уверенностью использовать для питьевого водоснабжения, и ни один специалист санитарного контроля не сделает вам замечания.
- Долговечность. Средний заявленный ресурс — 50 лет, и этого вполне достаточно, чтобы не превращать свою жизнь в постоянную войну за ремонт коммуникаций.
- Удобство транспортировки. ПНД-трубы весят примерно в 8 раз меньше, чем стальные такого же диаметра и толщины стенки. Работать с ними значительно проще, как и грузить в машину. С доставкой справится даже легковой автомобиль, ведь материал легко сворачивается в компактные бухты.
- Простота сборки сети. Компрессионные фитинги для ПНД произвели настоящую революцию в прокладке систем водоснабжения. Монтаж и демонтаж занимает совсем мало времени и не требует специальных навыков.
Честный и объективный портрет материала был бы невозможен, если бы сантехники не напоминали и о недостатках. В этот список попадают:
- Невозможность использования для горячей воды. Только +40°С и всё — это строгое правило эксплуатации полиэтиленовых изделий. И если вы подбираете сырье для прокладки домашнего водоснабжения, то будет крайне неудобным городить принципиально разные сети для горячей и холодной линии.
- Ограниченный диапазон давлений. Применение ПНД-труб допустимо лишь при нагрузке не выше 1,6 МПа. Если напор в системе больший — они уже не подходят.
- Разрушение под открытым небом. Прямое воздействие солнечных лучей и высушивание ветром приводят к быстрому старению полиэтилена. Пластик начинает растрескиваться, крошиться, рассыпаться. Поэтому при открытой бестраншейной прокладке трубопровод укрывают сверху затеняющим материалом или ставят защитный кожух.
- Запрет использовать в помещениях с источниками нагрева свыше +120°С. ПНД восприимчив к высоким температурам, поэтому от его применения в металлургическом и литейном производстве, в котельных помещениях и сушильных цехах следует полностью отказаться. Это требование в том числе прописано в соответствующих СНиПах.
- Неустойчивость к замерзанию. Такое явление негативно сказывается на трубах из любых материалов, будь то пластик или сталь. Но для полиэтилена, как полимера высокой эластичности и сравнительно низкой прочности, замерзание воды внутри может стать попросту фатальным. Поэтому при наружной прокладке трубы либо заглубляют в землю, либо тщательно утепляют. Как вариант — полностью демонтируют сеть на зиму.
Указанный набор достоинств и недостатков никак не мешает сантехникам рекомендовать ПНД-трубы своим клиентам и продолжать спор о их применении. Важно всегда придерживаться трезвого расчета и не надеяться на лучшее, оценивая все возможные риски. При проектировании любой системы лучше исходить из самого худшего варианта развития событий — вот это по-настоящему инженерный подход.
ПНД-фитинги и тонкости их подбора
Сделав выбор в пользу труб из полиэтилена низкого давления, вы столкнетесь с огромным разнообразием вспомогательной арматуры, необходимой для сборки полноценной сети. И здесь первичная классификация основана на методе сборки — на сварных швах или на зажимных быстросъемных соединениях.
Фитинги ПНД, рассчитанные на монтаж водопровода при помощи электрофузионной и стыковой сварки, делятся на:
- тройники;
- крестовины;
- переходы;
- защитные муфты для пропуска трубопровода сквозь стены;
- втулки под фланцы;
- отводы (на 90, 60, 45 и 30 градусов).
В ассортименте присутствуют изделия равнопроходного и переходного видов. Вторые получают путем приварки к краям исходника дополнительных переходов. Кроме того, фитинги могут быть как сварной, так и цельной конструкции (литые).
Стоит отметить интересное техническое решение, когда отдельные участки сварного трубопровода стягивают на фланцах. Для этого используют стандартные плоские детали из стали или нержавейки. Предварительно на конец пластиковой трубы ставят специальную втулку, формирующую наружный бурт для упора фланца.
Компрессионные соединения куда более распространены, когда речь касается труб из ПНД. Они представляют собой достаточно простую конструкцию, насаживаемую на концы труб, при которой требуемое усилие фиксации и герметичность достигают за счет некоторого минимального расплескивания полиэтилена и деформации резиновых уплотнительных колец. Именно этот подход делает ПНД-водоснабжение таким популярным в частном секторе — со сборкой сети «на зажимах» справится любой.
Какие компрессионные фитинги можно найти на рынке:
- соединительные и переходные муфты;
- тройники;
- отводы под 90 градусов;
- седла;
- заглушки;
- фланцевый комплект (втулка, плоский фланец, прокладка).
Эти изделия могут быть различной конструкции:
- с двумя зажимными элементами с обеих сторон;
- с наружной или внутренней резьбой
- равнопроходные и переходные.
Что интересно, для труб ПНД сами фитинги изготавливают из полипропилена. Этот материал более прочный и лучше подходит для элементов силовых узлов, особенно — если присутствует затяжка на резьбе.
В некоторых случаях резьбовые соединения фитингов для ПНД усиливают латунными или стальными вставками. Такое решение встречается нечасто, и в большей степени предназначено для условий, где пластиковые участки напрямую стыкуют со старым стальным трубопроводом.
Для монтажа системы водоснабжения на компрессионных соединениях вам понадобится минимальный набор инструментов. Это труборез, фаскосниматель и ключ для затяжки накидных гаек. Перед установкой фитингов края трубы покрывают силиконовой смазкой, что облегчает установку и последующий демонтаж, даже если между этими двумя процедурами пройдет несколько месяцев.
Заключение
Жесткое ограничение по температуре воды не помешало трубам из полиэтилена низкого давления изрядно потеснить иные материалы на рынке сантехники. Рядового потребителя подкупил уникальный метод сборки — на быстроразъемных зажимных фитингах, с установкой которых справится даже совсем неопытный человек.
Трубы и фитинги ПНД — отличный выбор для новичка, желающего попробовать свои силы в сантехнических работах. Этот материал легко прощает даже грубые ошибки в монтаже, не требует специальных навыков или сложного инструмента, не доставляет особых хлопот ни при перевозке, ни при хранении. Его привлекательность — в очевидной простоте.
Сегодня трубам из ПНД часто отдают предпочтение, когда дело касается потребностей частного сектора и сельского хозяйства. Подвод водоснабжения к участку от общей магистрали, вывод собственной линии от колодца или скважины, прокладка систем орошения по саду, огороду или внутри теплицы — полиэтилен низкого давления подходит для всех этих задач.
