Автоматизация отопления: умные терморегуляторы и системы управления

Рост тарифов на энергоносители и повсеместный тренд на повышение энергоэффективности зданий заставляют полностью переосмыслить подход к проектированию инженерных систем. Традиционное отопление с ручной регулировкой задвижек или радиаторных вентилей постепенно уходит в прошлое. Оно неспособно оперативно реагировать на резкие изменения погоды, суточные колебания температур и внутренние тепловыделения от бытовой техники.

Результатом ручного управления неизбежно становится либо перерасход топлива, либо дискомфорт в помещениях. Автоматизация систем отопления решает эту проблему фундаментально, переводя управление микроклиматом в плоскость цифрового контроля. Она минимизирует участие человека, кардинально снижает эксплуатационные затраты и продлевает рабочий ресурс дорогостоящего котельного оборудования.

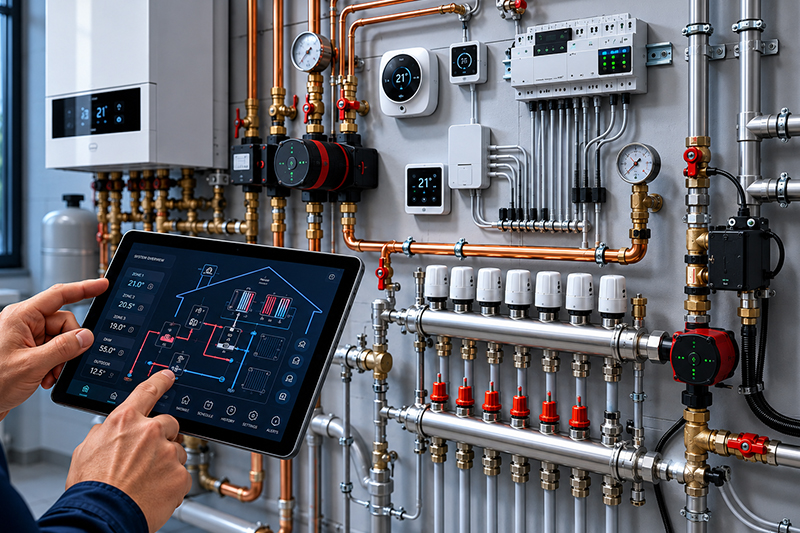

В чем суть автоматизации систем отопления

Автоматизация отопления — это комплекс аппаратных и программных средств, обеспечивающий управление генерацией, распределением и потреблением тепловой энергии без прямого участия пользователя.

Существует принципиальная разница между простым комнатным термостатом и интеллектуальной системой управления:

• Простой термостат работает по бинарному принципу (включено/выключено). Он измеряет температуру в одной точке и замыкает реле котла, когда становится холодно, работая с большой погрешностью и приводя к «тактованию» (частому включению/выключению) котла.
• Интеллектуальная система непрерывно анализирует данные из нескольких источников, использует цифровые протоколы обмена данными (например, OpenTherm или eBus) и плавно управляет мощностью горелки котла (модуляцией), сервоприводами смесительных клапанов и скоростью насосов.

Основные задачи автоматизации:

• Поддержание заданной температуры: обеспечение индивидуального теплового режима в каждом помещении с точностью до 0,1—0,2°C.
• Погодозависимое управление: превентивное изменение температуры теплоносителя в зависимости от условий на улице, до того как дом начнет остывать или перегреваться.
• Удаленный контроль: управление системой через мобильные приложения, получение уведомлений об авариях.
• Снижение энергопотребления: оптимизация графиков работы (например, автоматическое снижение температуры в доме на 3—4°C во время отсутствия людей или в ночные часы).

Основные элементы автоматизированной системы

Автоматизация отопления строится по классическому принципу обратной связи: датчики собирают информацию о внешней среде, контроллер анализирует отклонения от заданных параметров, а исполнительные механизмы корректируют подачу тепла. Каждый элемент в этой цепи выполняет строго отведенную инженерную задачу.

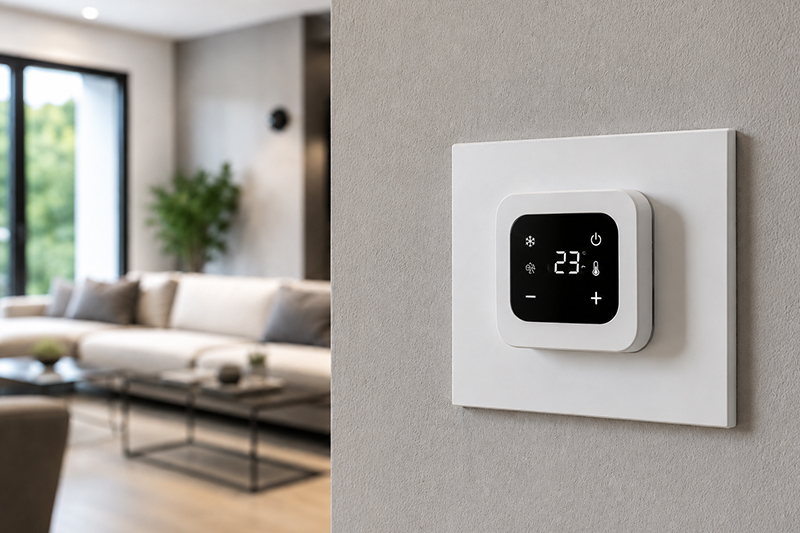

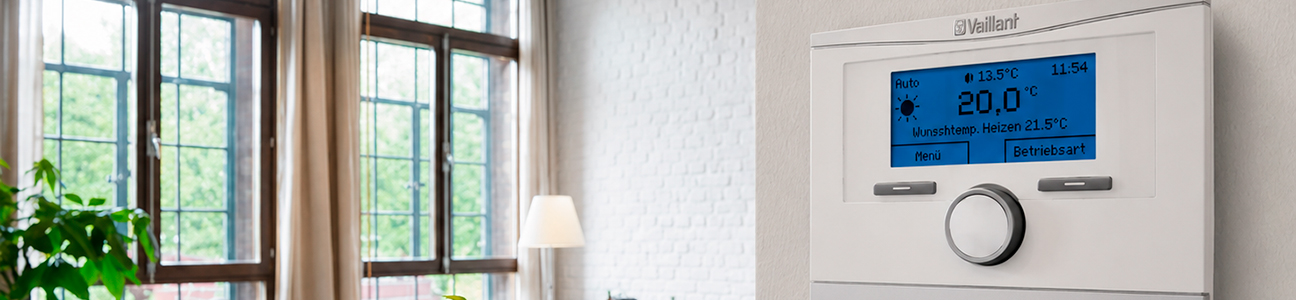

Комнатные термостаты (датчики температуры воздуха)

Комнатный термостат — это первичный орган управления, фиксирующий базовый показатель комфорта — температуру воздуха в жилой зоне. По принципу работы и точности регулирования они делятся на четыре класса:

Механические термостаты: Работают на базе сильфона (герметичной камеры, заполненной газом или жидкостью) или биметаллической пластины. При нагревании материал расширяется и физически размыкает электрические контакты, отключая котел или насос.

• Точность: Низкая. Гистерезис (разница между температурой включения и выключения) составляет 1,5—2°C.
• Особенность: Полная энергонезависимость и высокая надежность, но из-за инерционности пластины возможны ощутимые температурные колебания в комнате.

Электронные термостаты: Измерение под управлением полупроводникового терморезистора (NTC/PTC). Текущие параметры выводятся на ЖК-дисплей.

• Точность: Высокая. Погрешность измерения не превышает 0,1—0,5°C.
• Особенность: Мгновенно реагируют на изменение климата, исключают перегрев воздуха.

Программируемые хронотермостаты: Позволяют задавать временные интервалы и температурные профили на сутки или неделю вперед.

• Принцип работы: Используют более сложные алгоритмы (например, ПИ-регулирование), упреждая выбег температуры.
• Эффект: Снижают потребление ресурсов за счет настройки эконом-режима (например, поддерживают +17°C ночью и во время рабочего дня, а к моменту пробуждения или возвращения хозяев прогревают дом до +22°C).

Умные Wi-Fi / Zigbee термостаты: Вершина эволюции комнатных датчиков. Интегрируются в облачные сервисы и системы домашней автоматизации.

• Функционал: Поддерживают удаленное управление через приложения, сбор статистики энергопотребления и функцию геозонирования (Geofencing) — система определяет по GPS смартфона, что хозяева приближаются к дому, и автоматически увеличивает интенсивность отопления.

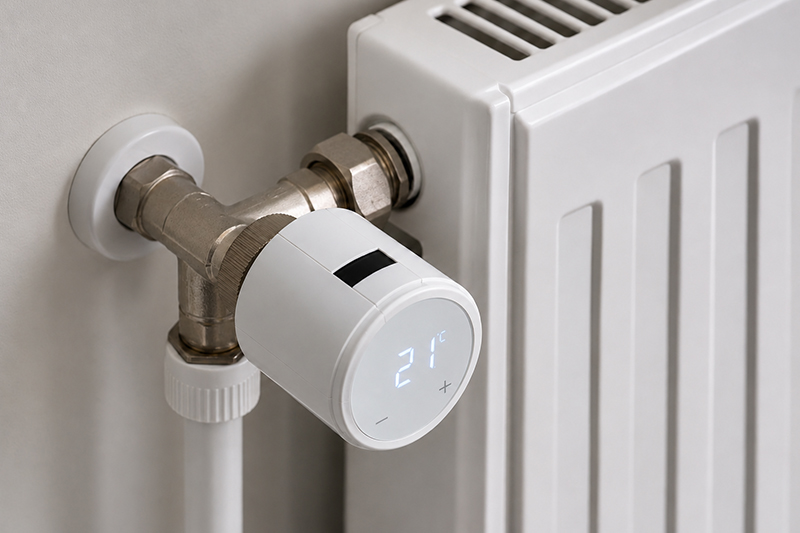

Умные терморегуляторы радиаторов (электронные термоголовки)

В отличие от классических сильфонных термоголов, где пропускная способность клапана зависит от расширения термочувствительной жидкости, умные радиаторные регуляторы оснащены миниатюрным шаговым электродвигателем (сервоприводом).

• Особенности монтажа: Устройства монтируются непосредственно на стандартный термостатический клапан радиатора (резьба M30×1.5 или клипсовые адаптеры). Поскольку датчик температуры встроен в корпус самой головки (вблизи горячей батареи), в настройках обязательно выставляется температурный «офсет» (корректировка погрешности) либо термоголовка синхронизируется с выносным комнатным датчиком.
• Автономные решения для квартир: Идеально подходят для модернизации жилья с центральным отоплением и вертикальной разводкой. Электронный регулятор блокирует подачу избыточного тепла («перетоп»), избавляя от необходимости открывать форточки зимой. Питание осуществляется от двух батареек типа АА, ресурса которых хватает на 1–2 отопительных сезона благодаря алгоритмам энергосбережения.
• Экономический эффект: При наличии индивидуального прибора учета тепла в квартире установка умных термоголовок позволяет снизить расходы на отопление на 20–30% за счет точечного перекрытия неиспользуемых комнат.

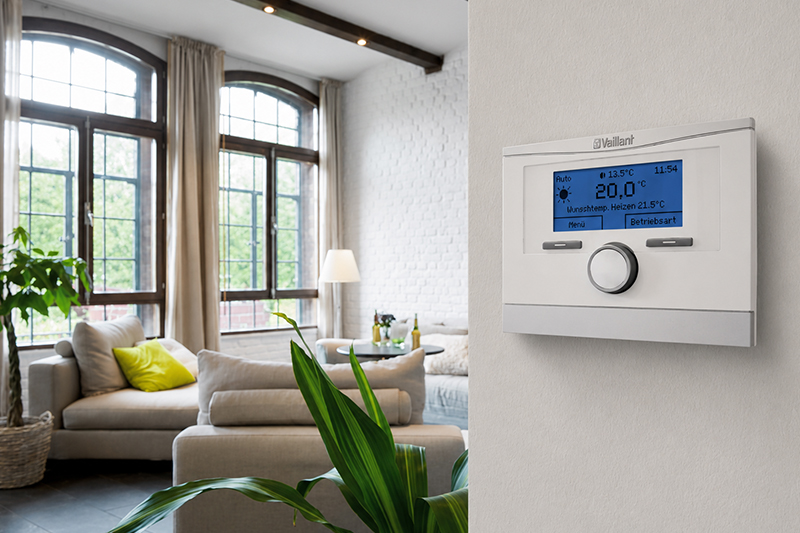

Погодозависимая автоматика (ПЗА)

Погодозависимая автоматика решает главную проблему внутренних термостатов — компенсацию тепловой инерции здания. Когда внутренний датчик фиксирует падение температуры, это означает, что стены дома уже остыли, и котельному оборудованию потребуется несколько часов работы на максимальной мощности для восстановления баланса.

• Наружный датчик температуры: Устанавливается на внешней (строго северной или северо-западной) стене дома, защищенной от прямых солнечных лучей.
• Алгоритм корректировки: Контроллер ПЗА содержит в памяти набор отопительных (эквитермических) кривых. При падении температуры на улице автоматика превентивно увеличивает температуру теплоносителя на выходе из котла еще до того, как похолодание отразится на внутреннем микроклимате комнат.
• Преимущества для частных домов: Обеспечивает максимально плавную работу системы без скачков температуры. ПЗА критически важна для конденсационных газовых котлов, поскольку позволяет удерживать температуру обратной линии ниже точки росы (< 55°C) в периоды межсезонья, максимизируя КПД оборудования и экономя до 15% газа.

Контроллеры и системы «умный дом»

Центральный контроллер — это вычислительный центр («мозг») отопительной системы, связывающий воедино информационные каналы и исполнительные устройства.

Центральные модули управления: Принимают сигналы от комнатных и уличных датчиков, обрабатывают их по заданным алгоритмам и генерируют команды для реле котла, циркуляционных насосов и сервоприводов смесительных клапанов. Взаимодействие с котлом осуществляется по специализированным цифровым шинам (OpenTherm, eBus, BridgeNet, Modbus), что позволяет плавно модулировать мощность горелки от 10% до 100%, полностью исключая тактование.

Интеграция с мобильными приложениями: Через встроенные Wi-Fi или GSM-модули контроллер передает данные на облачный сервер. Пользователь в реальном времени видит состояние системы, давление в контурах, температуру в каждой зоне и получает push-уведомления или SMS в случае аварии (например, при отключении электропитания или падении давления теплоносителя).

Сценарии работы: Контроллер координирует совместную работу разнородных контуров.

• Пример сценария: Приоритет ГВС (горячего водоснабжения) — при начале водоразбора контроллер временно перекрывает сервоприводы радиаторного отопления и направляет всю мощность котла на скоростной нагрев бойлера косвенного нагрева, а по окончании процесса плавно возвращает систему к исходным климатическим уставкам.

Виды систем управления отоплением

• Локальное управление: термостаты регулируют только те отопительные приборы, к которым они физически подключены. Связь между отдельными комнатами отсутствует.
• Зональное управление: дом делится на температурные зоны (например, «Спальни», «Детская», «Гараж»). Коллекторная группа оснащается сервоприводами, каждый из которых управляется своим комнатным датчиком через коммутационный модуль. Это предотвращает перегрев комнат на солнечной стороне.
• Централизованные системы: единый многоконтурный контроллер управляет всей котельной — от каскада котлов и бойлера ГВС до насосно-смесительных узлов радиаторов и теплых полов.
• Облачные решения: контроллеры с GSM/Wi-Fi модулями, предоставляющие постоянный удаленный доступ к системе, ведение графиков работы оборудования и предиктивную аналитику возможных неисправностей.

Принцип работы автоматизированной системы

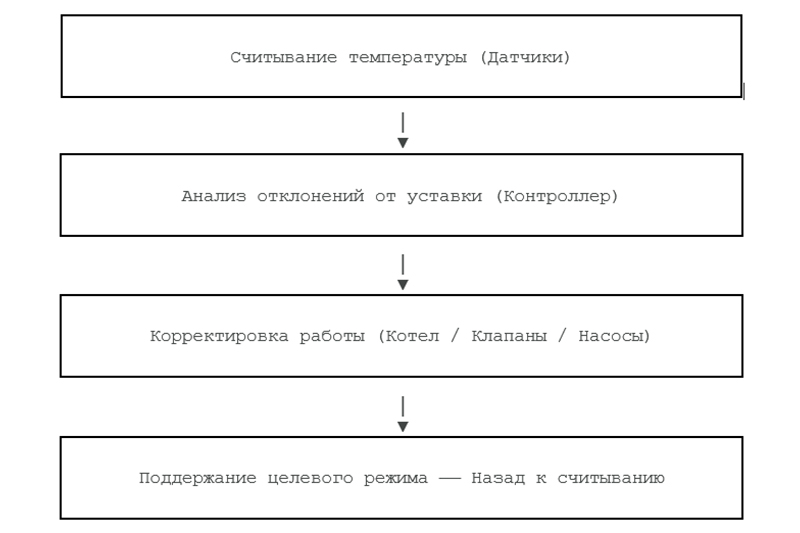

Алгоритм функционирования автоматики представляет собой непрерывный замкнутый цикл:

1. Считывание данных: датчики фиксируют текущую температуру в комнатах, на улице и в подающем трубопроводе.
2. Анализ: контроллер сравнивает фактические показатели с установленными пользователем значениями (уставками).
3. Исполнение: если температура в комнате падает, контроллер дает команду сервоприводу приоткрыть контур или по цифровой шине требует от котла увеличить температуру теплоносителя.
4. Стабилизация: при достижении целевой температуры подача тепла плавно снижается.

Инженерная заметка (Инерционность систем): При проектировании автоматики критически важно учитывать тип отопительных приборов. Радиаторные системы малоинерционны — они нагреваются и остывают за 15–30 минут. Водяной теплый пол, залитый в тяжелую бетонную стяжку, обладает огромной теплоемкостью: он выходит на заданный режим от 4 до 8 часов. Автоматика для теплых полов должна использовать алгоритмы широтно-импульсной модуляции (ШИМ) или ПИД-регулирования для упреждения перегрева помещений.

Преимущества автоматизации

Возможные ограничения и недостатки

• Высокие стартовые вложения: качественный контроллер, датчики, сервоприводы и запорно-регулирующая арматура требуют существенных первоначальных затрат.
• Сложность монтажа и пусконаладки: для настройки многоконтурных систем и прошивки сценариев требуются профильные инженерные знания.
• Энергозависимость: при отключении электроэнергии автоматика перестает работать. Систему управления отоплением необходимо резервировать с помощью источников бесперебойного питания (ИБП).
• Зависимость от связи: для удаленного управления и аналитики требуется стабильный интернет-канал (Wi-Fi или устойчивый GSM-сигнал).

Как выбрать систему автоматизации

Выбор конфигурации автоматики зависит от масштаба объекта и архитектуры отопления.

• Тип отопления: для систем «только радиаторы» достаточно беспроводных термоголовок и одного комнатного термостата. Для комбинированных систем (радиаторы + теплый пол) обязателен центральный контроллер с управлением смесительными узлами.
• Тип котла: убедитесь, что плата котла поддерживает цифровые протоколы (OpenTherm, eBus, BridgeNet). Работа по релейному разъему «On/Off» сильно ограничивает возможности экономии.
• Площадь дома: в зданиях площадью более 150 кв. м локальное регулирование малоэффективно — требуется полноценная зональная автоматика.

Рекомендации для различных объектов:

1. Квартира с центральным отоплением: оптимальный выбор — комплект автономных программируемых или Wi-Fi термоголов на каждый радиатор. Центральный контроллер не требуется.
2. Частный дом постоянного проживания: полноценная централизованная система с погодозависимой автоматикой, комнатными термостатами в каждой жилой зоне и модулем удаленного управления.
3. Дом выходного дня (дача): система с GSM/Wi-Fi контроллером. В будни автоматика поддерживает температуру «антизамерзания» (+8°C). За несколько часов до приезда хозяев через приложение отправляется команда на прогрев дома до комфортных +23°C.

Типичные ошибки при внедрении

• Отсутствие гидравлической балансировки: если автоматика закрывает часть контуров, в оставшихся открытых зонах резко возрастает давление и скорость потока теплоносителя, что приводит к шуму в трубах. Система требует установки перепускных клапанов или насосов с частотным регулированием.
• Неправильная установка датчиков: размещение комнатного термостата на сквозняке, в зоне прямых солнечных лучей или рядом с бытовой техникой приводит к искажению данных. Наружный датчик ПЗА, установленный на южной стороне дома вместо северной, будет обманывать контроллер в солнечные зимние дни.
• Игнорирование инерции теплого пола: попытка настроить частую смену температурных режимов для тяжелого теплого пола по часовому расписанию приводит лишь к дестабилизации системы.
• Смешение брендов без проверки протоколов: покупка оборудования разных производителей без проверки их взаимной совместимости (например, попытка подружить беспроводные датчики одного бренда с контроллером, работающим на другом частотном протоколе).

Заключение

Автоматизация отопления давно переросла статус дорогой игрушки для умных домов и стала обязательным стандартом современного строительства. Инвестиции в контроллеры и терморегуляторы окупаются уже в первые отопительные сезоны за счет прямой экономии энергоресурсов и снижения износа оборудования.

Однако важно помнить, что максимальный коэффициент полезного действия автоматизированной системы достижим только при квалифицированном проектировании, точной гидравлической балансировке и грамотной настройке алгоритмов управления под конкретные теплопотери здания.
