Водяные тёплые полы: устройство, монтаж и особенности эксплуатации

Водяной тёплый пол — это система отопления, при которой тепло передаётся помещению через нагретую поверхность пола. Такая технология считается одной из самых комфортных и энергоэффективных, поскольку тепло распределяется равномерно по всей площади, без резких перепадов температур и зон перегрева. В последние годы водяные тёплые полы активно применяются в частных домах, коттеджах и энергоэффективных зданиях, где особое внимание уделяется снижению эксплуатационных расходов и повышению уровня комфорта проживания.

Что такое водяной тёплый пол

Низкотемпературная система отопления, в которой тепло передаётся в помещение преимущественно через нагретую поверхность пола. Основной элемент системы — сеть труб, уложенных в конструкцию пола (обычно в стяжке или в сухой системе), по которым циркулирует нагретый теплоноситель — чаще всего обычная вода, реже водно-гликолевая смесь или специальные незамерзающие жидкости.

Тепло от труб передаётся через стяжку (или другой теплопроводящий слой) → напольное покрытие → в помещение. При этом обогрев дома идёт снизу вверх, что создаёт очень комфортный температурный профиль: ноги находятся в самой тёплой зоне, а голова — в более прохладной.

Благодаря большому излучающему полю (весь пол) и преобладанию лучистого тепла (а не конвекционного) человек ощущает себя комфортно при более низкой температуре воздуха — часто на 2–3 °C ниже, чем при радиаторах. Это напрямую влияет на экономию энергии.

Комфортные и допустимые температуры

Поверхность пола (по нормам и ощущениям):

• Жилые комнаты — оптимально 22–26 °C, максимально 27–29 °C
• Ванные, санузлы, бассейны — можно до 31–32 °C
• Детские комнаты — рекомендуется не выше 26 °C
• По европейским нормам (EN 1264) и российским СНиП/СП — максимум 26 °C в постоянных жилых помещениях, до 31 °C в помещениях с временным пребыванием

Температура теплоносителя (на подаче в контур):

• Обычно 35–45 °C (в зависимости от теплопотерь дома, типа покрытия и желаемой температуры пола)
• Максимально — 50–55 °C (при хорошей теплоизоляции редко требуется выше)

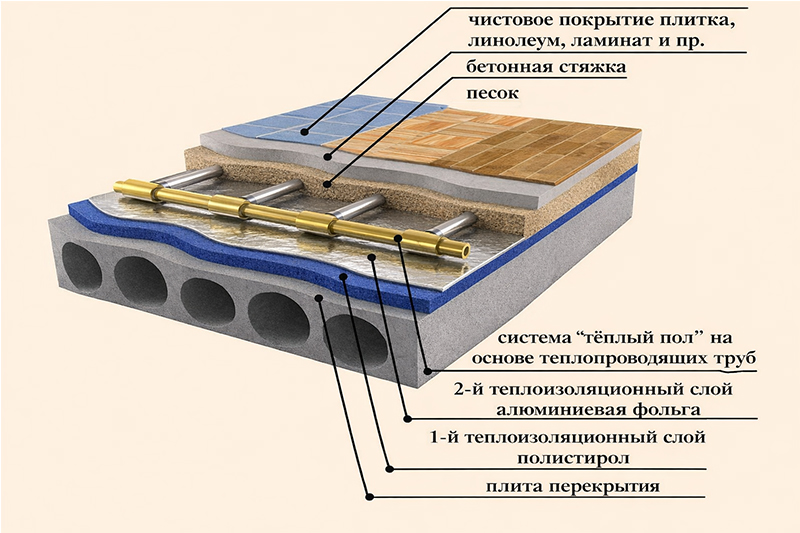

Устройство водяного тёплого пола

Несущее основание (черновой пол) Бетонная плита перекрытия, монолитная стяжка по грунту, деревянные лаги и т.д. Должно быть ровным (±5–10 мм на 2 м) и несущим.

Гидроизоляция (в большинстве случаев) Плёнка или обмазочная гидроизоляция — обязательна при монтаже по грунту или над подвалами/неотапливаемыми помещениями. На междуэтажных перекрытиях часто можно обойтись без неё.

Теплоизоляция (самый важный слой для экономии)

Толщина: минимум 30 мм в квартирах над отапливаемыми помещениями, 50–100 мм (а лучше 120–150 мм) над неотапливаемыми подвалами, по грунту или на первом этаже.

Материалы (по убыванию популярности и эффективности):

1. Экструдированный пенополистирол (XPS) — самый надёжный и часто используемый
2. Пенополистирол ПСБ-С 35 (белый пенопласт) — дешевле, но хуже по прочности и теплопроводности
3. Пробковая подложка высокой плотности (очень редко в водяных системах)
4. Специальные маты с бобышками (профилированные плиты EPS + направляющие для труб)
5. Минеральная вата (очень редко, только в сухих системах) Важно: теплоизоляция должна выдерживать нагрузку стяжки + мебели + людей (минимум 100–200 кПа на сжатие).

Демпферная (краевая) лента Полоса вспененного полиэтилена 8–10 мм толщиной и 100–150 мм высотой, наклеивается по периметру стен, колонн, дверных проёмов. Задачи:

• компенсировать тепловое расширение стяжки (до 0,5–1 мм/м)
• гасить ударный шум и вибрацию
• предотвращать мостики холода по периметру

Армирующая сетка или фиброармированная стяжка

• Металлическая сетка 100×100×4 мм или 150×150×3 мм — классика
• Полипропиленовая фибра (0,6–1 кг/м³ бетона) — современный и удобный вариант
• Композитная стеклопластиковая сетка (лёгкая, не ржавеет) Армирование нужно, чтобы стяжка не трескалась при нагреве/охлаждении, и чтобы трубы не всплыли при заливке.

Трубы контура тёплого пола

Основные типы труб (2025–2026 годы)

Диаметр труб: чаще всего 16×2 мм или 17×2 мм, реже 20×2 мм (для больших контуров).

Система фиксации труб

• На профилированные маты с бобышками
• На пластиковые якоря/клипсы (в арматурную сетку)
• На рельсы/траки
• На металлическую сетку с нейлоновыми стяжками-хомутами

Коллектор (распределительный шкаф) Состоит из:

• подающей и обратной гребёнок
• расходомеров (ротаметров) на подаче
• термостатических вентилей или сервоприводов на обратке
• запорных кранов, воздухоотводчиков, сливных кранов
• иногда — встроенного смесительного узла

Смесительный узел (или трёхходовой/двухходовой клапан + насос) Задача — понизить температуру с 70–90 °C (от котла) до 30–50 °C для пола.

Цементно-песчаная стяжка

• Толщина над трубой: минимум 30–35 мм (по нормам EN 1264 и СП), оптимально 40–50 мм
• Марка бетона: минимум М150—М200, лучше М250—М300
• Пластификаторы и фиброволокно — почти обязательно
• Срок набора прочности перед пуском: минимум 21–28 дней

Напольное покрытие

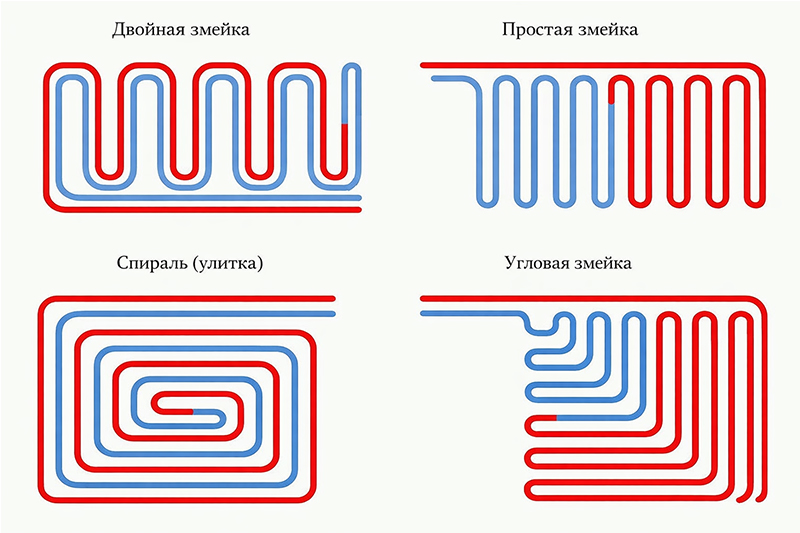

Схемы укладки труб

Ключевой аспект проектирования водяного тёплого пола, который напрямую влияет на равномерность прогрева поверхности, гидравлическое сопротивление системы и сложность монтажа. Выбор схемы зависит от формы помещения, теплопотерь, желаемой температуры пола и типа источника тепла.

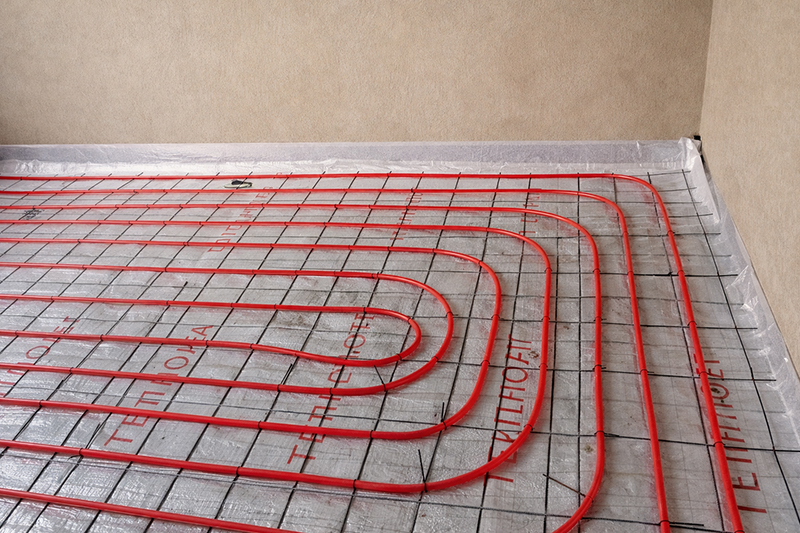

Схема «Улитка» (спиральная, двойная спираль или ракушка)

Это самая равномерная и популярная схема. Трубы укладываются от центра помещения к периметру (или наоборот) в виде спирали: подающая линия чередуется с обратной, образуя параллельные петли.

Как укладывать шаг за шагом:

1. Начать от центра: первая петля — подача, вторая — обратка (они идут параллельно).
2. Двигаться по спирали, уменьшая/увеличивая радиус, пока не заполнится вся площадь.
3. В конце подача соединяется с коллектором, обратка — тоже.
4. Для прямоугольных помещений: спираль может быть слегка вытянутой.

Преимущества:

• Равномерный прогрев: Подача (горячая) и обратка (остывшая) чередуются, поэтому температура по всей поверхности пола отличается максимум на 1–2 °C. Нет зон перегрева у начала и холодных у конца.
• Минимальные гидравлические потери: Равномерный поток, меньше сопротивление (на 20–30% ниже, чем в «змейке»).
• Экономия энергии: Подходит для низкотемпературных систем (тепловые насосы), где разница подача-обратка мала (5–7 °C).
• Легко балансировать: Контуры легко регулируются на коллекторе.

Недостатки:

• Сложнее в монтаже: Требует точного расчёта центра и аккуратной фиксации труб (особенно в больших помещениях). Время монтажа на 20–30% дольше «змейки».
• Неудобно в узких помещениях: Спираль может не влезть в коридоры или комнаты с мебелью (нужно комбинировать).

Когда использовать: В квадратных/прямоугольных жилых комнатах, спальнях, гостиных — где нужен максимальный комфорт без градиентов. Идеально для больших площадей (до 20–30 м² на контур).

Пример расчёта: Для комнаты 5×4 м (20 м²), шаг 150 мм, длина трубы ≈ (20 × 1000 / 150) + запас на изгибы = 133 + 20 м = 153 м (но делим на 2 контура по 76 м).

Схема «Змейка» (меандровая, параллельная или зигзаг)

Трубы укладываются в виде зигзага: от одной стены к противоположной, с поворотами на 180° (U-образными). Подача начинается у одной стены, обратка — у противоположной.

Как укладывать шаг за шагом:

1. Начать у коллектора (или у окна/внешней стены): уложить первую прямую линию подачи.
2. На конце — поворот на 180° (радиус изгиба минимум 5–6 диаметров трубы, т.е. 80–100 мм для 16 мм).
3. Вернуться параллельно, и так зигзагом заполнить площадь.
4. В конце — подключить к обратке.

Варианты:

• Простая змейка: Прямолинейная, для прямоугольных комнат.
• Двойная змейка: Две параллельные змейки для больших помещений.

Преимущества:

• Простота монтажа: Легко укладывать даже новичку, меньше изгибов (время монтажа на 20–30% короче «улитки»).
• Дешевле: Меньше фиксаторов и отходов трубы.
• Гибкость: Легко обходить препятствия (колонны, мебельные зоны).
• Подходит для узких пространств: Коридоры, балконы, где спираль неудобна.

Недостатки:

• Неравномерный прогрев: Температурный градиент от начала (горячо, до +4–5 °C выше) к концу (холоднее). Разница может быть 3–5 °C по поверхности, что заметно в больших комнатах.
• Большее гидравлическое сопротивление: Длинные прямые участки + повороты увеличивают потери (на 20–40% выше «улитки»), требуется мощный насос.
• Меньше подходит для низкотемпературных систем: Разница подача-обратка может вырасти до 10–15 °C, снижая КПД.

Когда использовать: В помещениях вытянутой формы, ванных, кухнях, где равномерность не критична, или при ограниченном бюджете/времени. Начать подачу у холодных зон (окна, внешние стены) для компенсации градиента.

Пример расчёта: Для той же комнаты 5×4 м, шаг 150 мм, длина ≈ 20 × 1000 / 150 = 133 м + запас 10 м = 143 м (один контур, но лучше разделить).

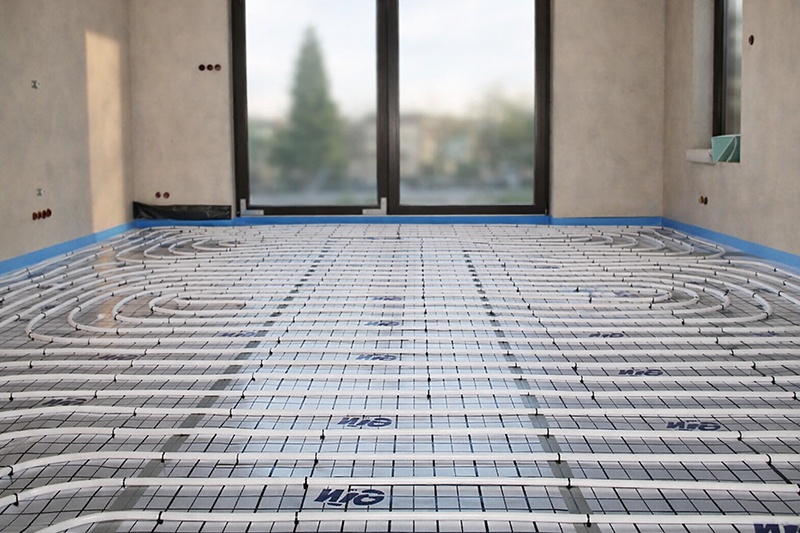

Комбинированная схема (гибридная)

Сочетание «улитки» и «змейки» в одном помещении: например, «змейка» у окон/дверей (усиленный обогрев), «улитка» в центре.

Как укладывать:

1. Разделить помещение на зоны: периметр — «змейка» с малым шагом (100–150 мм), центр — «улитка» с большим (200–250 мм).
2. Соединить зоны последовательно или параллельно (через коллектор).
3. Обеспечить плавный переход без острых углов.

Преимущества:

• Оптимизация: Усиленный обогрев дома в холодных зонах (окна, двери), равномерность в центре.
• Экономия: Меньше трубы в целом (на 10–15%), лучше баланс гидравлики.
• Гибкость для сложных форм: L-образные комнаты, с нишами или мебелью.

Недостатки:

• Сложность проектирования: Требует расчёта тепловой карты помещения (программы типа Oventrop CO или Valtec).
• Дольше монтаж: Комбинация двух схем увеличивает время на 10–20%.
• Потенциальные зоны неравномерности: На стыках схем возможны градиенты, если не балансировать.

Когда использовать: В помещениях сложной формы, с большими теплопотерями у периметра (частные дома, коттеджи). Идеально для интеграции с зонированием (разные температуры в зонах).

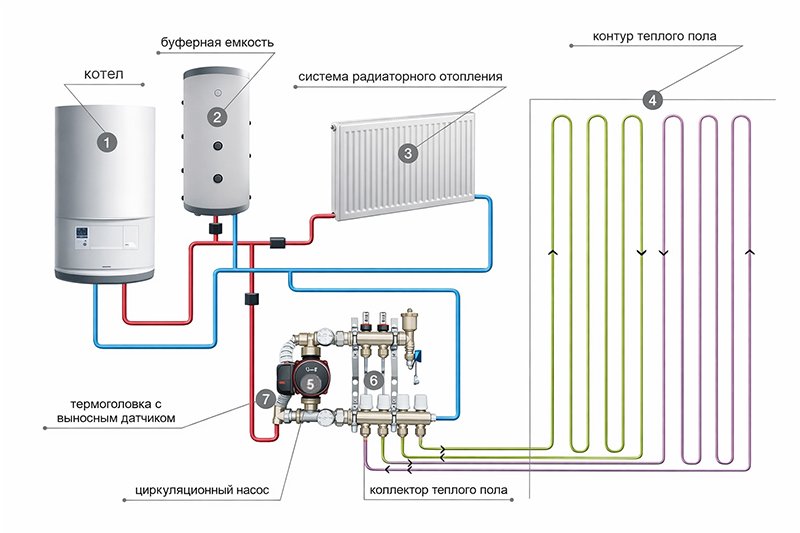

Принцип работы системы

Водяной тёплый пол работает по принципу принудительной циркуляции низкотемпературного теплоносителя через замкнутые контуры труб, уложенные в полу. Основная идея — передать тепло от источника нагрева (котёл, тепловой насос и т.д.) → через большую площадь пола → в помещение преимущественно лучистым (инфракрасным) способом, с минимальными конвекционными потерями и равномерным распределением тепла.

Система — это замкнутый гидравлический контур с несколькими уровнями регулировки: от глобального (источник тепла) до локального (по комнатам и контурам).

Пошаговый принцип работы, от нагрева до отдачи тепла:

• Нагрев теплоносителя в источнике тепла
• Подготовка температуры в смесительном узле
• Распределение по контурам через коллектор
• Циркуляция по контурам тёплого пола
• Регулировка и автоматика (поддержание комфорта)
• Полный цикл и теплопередача

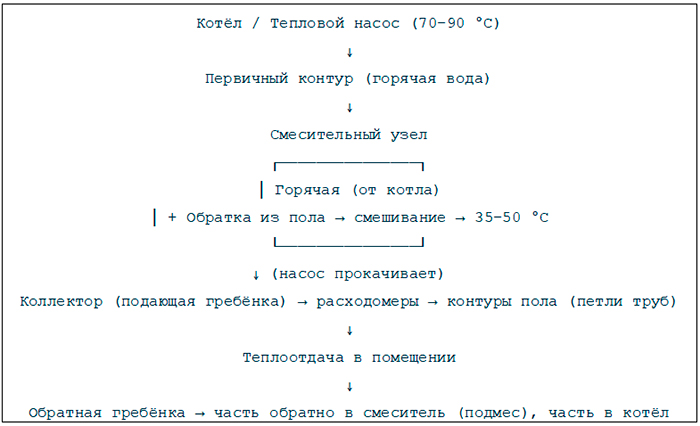

Типичная схема работы (текстовый «диаграммный» вид)

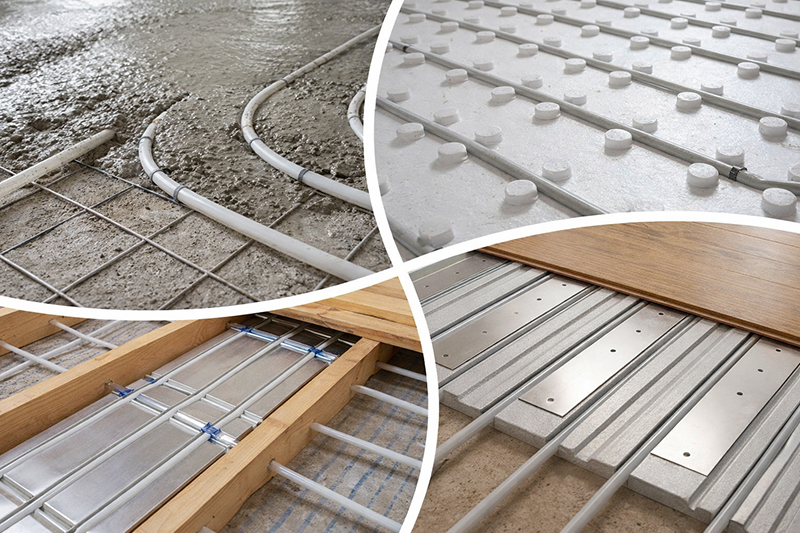

Виды водяных тёплых полов

Водяные тёплые полы классифицируют по двум основным критериям:

• По источнику тепла (откуда берётся нагретый теплоноситель).
• По типу монтажа (как именно укладываются трубы и формируется конструкция пола).

Это позволяет выбрать оптимальный вариант под конкретный дом, бюджет, высоту помещений, тип перекрытий и источник энергии.

По источнику тепла

Отопительная система может работать от любого источника, способного нагревать воду до 30–90 °C (с последующим понижением в смесительном узле до 30–55 °C).

Важно: В большинстве многоквартирных домов (особенно в России) подключение водяного тёплого пола к центральному отоплению запрещено или сильно ограничено (риск перегрузки системы, гидроудары, штрафы). Лучше всего — автономные системы в частных домах.

По типу монтажа

Здесь различают три основных подхода: «мокрый» (с заливкой стяжки), «сухой» (без мокрых процессов) и модульные/панельные системы. К ним можно добавить и реечный, на деревянных лагах, также популярный во многих регионах России.

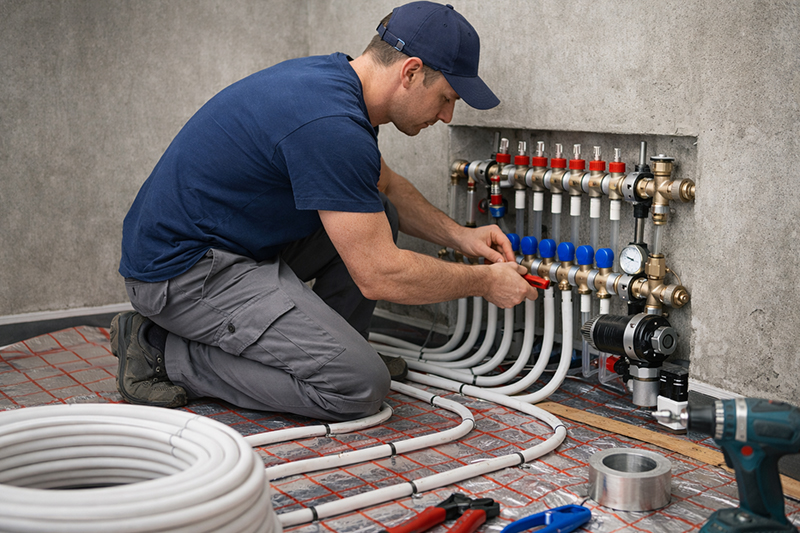

Монтаж водяного тёплого пола

Монтаж тёплого пола — многоэтапный процесс, где последовательность и качество выполнения каждого шага критически важны. Ошибки на любом этапе (особенно на этапе подготовки основания, укладки изоляции или заливки стяжки) приводят к снижению эффективности, неравномерному прогреву, трещинам в бетоне или даже к необходимости переделки.

Пошаговый монтаж самого распространённого типа — бетонной (мокрой) стяжки:

Подготовительный этап (обязателен)

1. Проектирование и расчёт
2. Подготовка основания
3. Установка коллекторного шкафа

Основной монтаж (пошагово)

1. Укладка демпферной (краевой) ленты
2. Укладка теплоизоляции
3. Укладка армирующей сетки (если не используются маты с бобышками)
4. Укладка труб контура
5. Подключение контуров к коллектору
6. Опрессовка системы
7. Заливка стяжки
8. Набор прочности и ввод в эксплуатацию

Особенности эксплуатации

Водяной тёплый пол — это низкотемпературная, инерционная и довольно «молчаливая» система отопления. При правильной настройке и монтаже она требует минимального вмешательства, но всё же имеет свои правила эксплуатации, чтобы обеспечить долговечность (30–50 лет), экономичность и комфорт. Ниже — ключевые моменты, рекомендации и типичные ситуации.

Оптимальные и допустимые температуры

Важно: чем ниже температура пола, тем выше комфорт и экономичность (человек ощущает тепло ногами, а не горячим воздухом у потолка). В хорошо утеплённом доме (класс А/В) часто достаточно 22–24 °C на поверхности пола.

Преимущества и недостатки

Водяные тёплые полы — одна из самых комфортных и энергоэффективных систем отопления для частных домов, коттеджей и хорошо утеплённых зданий. Однако у них есть и объективные минусы, особенно в плане начальных затрат и сложности монтажа.

Преимущества

• Высочайший тепловой комфорт
• Энергоэффективность и экономия
• Равномерный прогрев без зон перегрева
• Отсутствие видимых отопительных приборов
• Низкая конвекция — меньше пыли в воздухе
• Идеальная совместимость с современными источниками тепла
• Высокая теплоёмкость и инерционность
• Долговечность
• Возможность зонирования

Недостатки

• Высокая начальная стоимость
• Сложный и трудоёмкий монтаж
• Большая нагрузка на перекрытия
• Высокая инерционность (медленный прогрев и остывание)
• Ограничения по напольному покрытию
• Сложность и дороговизна ремонта
• Не подходит для всех помещений
• Зависимость от качества проекта и монтажа

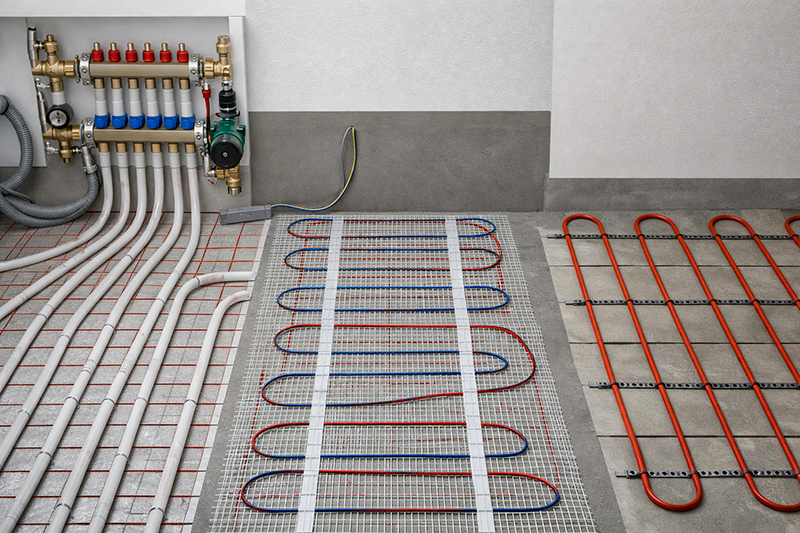

Сравнение с другими системами отопления

Водяной и электрический тёплые полы — два самых популярных типа систем подогрева пола. Они дают похожий комфорт (тёплый пол под ногами, равномерный прогрев), но сильно отличаются по устройству, стоимости, экономичности, монтажу и сфере применения.

Сравнительная таблица

Экономическая эффективность

Данный параметр зависит от типа источника тепла (газовый котёл, тепловой насос, электрический котёл и т.д.), уровня теплоизоляции дома (класс энергоэффективности), климатических условий (отопительный сезон в средней полосе России ≈ 180–220 дней, в Сибири и на Севере — до 240–260 дней), площади отапливаемого пола и актуальных тарифов на энергоносители в 2025–2026 годах.

Решение как правило принимается с учетом сравнения с альтернативой (радиаторы, электрический тёплый пол).

Актуальные тарифы для населения в России (январь 2026, ориентировочно, средние по регионам)

• Природный газ: 7,0–10 руб./м³.
• Электроэнергия: 5,5–7,5 руб./кВт·ч.

Тарифы сильно различаются по субъектам РФ: в Москве и МО — выше, в регионах с собственной добычей газа — ниже.

Основные источники экономии водяного тёплого пола

Снижение температуры воздуха в помещении без потери комфорта При радиаторах комфортно при 22–24 °C воздуха. При тёплом поле — при 19–21 °C (ноги тёплые, нет сильной конвекции). Каждые −1 °C воздуха = экономия ≈ 5–7% энергии. Итого: −2–3 °C → экономия 10–20%.

Низкотемпературный режим Теплоноситель 30–45 °C вместо 70–90 °C →

• Конденсационный газовый котёл работает в конденсационном режиме (+10–15% КПД).
• Тепловой насос: COP растёт с 3–3,5 до 4–5 (экономия 20–40%).
• Меньше теплопотерь в трубах и котле.

Равномерный прогрев + большая площадь теплоотдачи Нет перегрева у радиаторов и холодных зон → меньше общих теплопотерь.

Общая экономия по сравнению с радиаторами (при одинаковых теплопотерях дома):

• 15–30% (обычный газовый котёл).
• 20–40% (конденсационный котёл).
• До 50–70% (тепловой насос + хорошо утеплённый дом).

Типичные ошибки при установке

Система водяного тёплого пола даже при небольшой ошибке на этапе монтажа может привести к заметному снижению эффективности, неравномерному прогреву, повышенному расходу энергии, трещинам в стяжке или даже необходимости частичной/полной переделки. Ниже перечислены самые распространённые ошибки, отсортированные по статистике монтажников и сервисных служб в России:

• Недостаточная или отсутствующая теплоизоляция
• Неправильный шаг укладки труб или неравномерный шаг
• Отсутствие или неправильная демпферная (краевая) лента
• Заливка стяжки без давления в трубах
• Слишком тонкая стяжка над трубой
• Отсутствие армирования или неправильное армирование
• Плохая балансировка контуров и отсутствие опрессовки
• Ранний пуск системы (до набора прочности стяжки)
• Неправильный выбор или укладка напольного покрытия
• Ошибки с коллектором и смесительным узлом

Как минимизировать риски

Делайте полноценный проект (тепловой + гидравлический расчёт). Нанимайте бригаду с опытом именно водяных полов (не «универсальных плиточников»). Контролируйте ключевые этапы: изоляция, демпферная лента, давление при заливке, опрессовка. Не экономьте на материалах: трубы с кислородным барьером (PEX-a/b, PE-RT), XPS вместо обычного пенополистирола, качественный пластификатор для стяжки.

Если хотя бы 2–3 из этих ошибок допущены — система будет работать, но с заметно меньшей эффективностью и комфортом.

Заключение

Водяные тёплые полы — это одна из самых комфортных, энергоэффективных и долговечных систем отопления для частных домов, коттеджей и современных зданий. Они обеспечивают равномерный прогрев снизу вверх, позволяют снизить температуру воздуха в помещении на 2–3 °C без потери комфорта, идеально сочетаются с конденсационными котлами и тепловыми насосами, а при правильном монтаже служат десятилетиями.

Если вы строите или реконструируете частный дом, имеете возможность сделать грамотный проект и монтаж— водяной тёплый пол станет одним из лучших решений для создания уютного и экономичного дома на долгие годы.
